Transformadores

Un transformador eléctrico es una máquina estática de corriente alterna que permite variar alguna función de la corriente como el voltaje o la intensidad, manteniendo la frecuencia y la potencia, en el caso de un transformador ideal.

Su propósito principal es alterar el nivel de tensión de una corriente alterna (CA). Esto es particularmente importante en la transmisión y distribución de energía eléctrica. La generación de electricidad en las plantas de energía se realiza a niveles de voltaje muy altos para minimizar las pérdidas de energía durante el transporte a larga distancia. Sin embargo, estos niveles de voltaje no son seguros o prácticos para uso doméstico o industrial. Aquí es donde entra en juego el transformador.

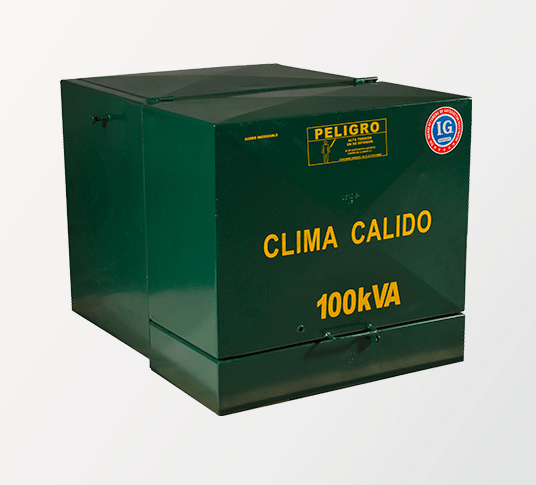

Transformador Tipo Pedestal Monofásico

Para un alto nivel de seguridad y estética en sistemas de distribución subterránea, este transformador garantiza un servicio continuo de la energía eléctrica, de manera confiable y segura pues están provistos de accesorios para protección contra sobre-tensiones y sobre-corrientes.

Se instalan en centros comerciales, zonas residenciales, hoteles, centros recreativos y establecimientos públicos.

Características

• NOM-002-SEDE, NRF-025-CFE, NMX-J-116-ANCE, NMX-J-123-ANCE,NMX-J-169-ANCE
• Elevación de temperatura de los de los devanados de 55º C – clima cálido y de 65º clima normal
• Cambiador de derivaciones de 5 posiciones: nominal, dos superiores y dos inferiores.
• Sistema de recubrimiento resistente a la corrosión en cámara de niebla salina hasta por 2016 hras
• Autoprotección  en alta tensión para sobretensiones transitorias ocasionadas por apertura/cierre de circuitos y descargas atmosféricas
• Protección en baja tensión por sobrecargas y fallas en el circuito secundario

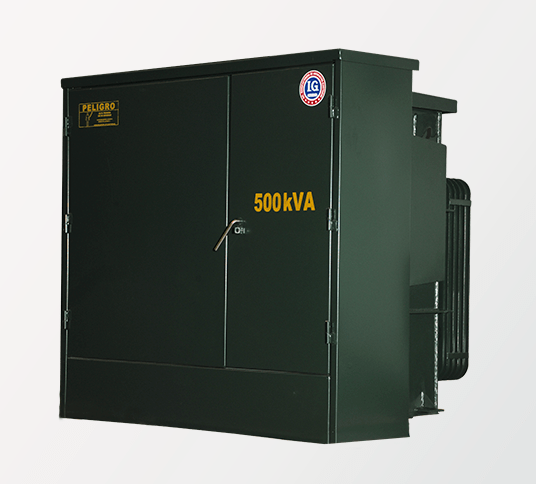

Transformador Tipo Pedestal Trifásico

Para sistemas de distribución subterránea se requiere un alto nivel de confiabilidad, seguridad y estética, este transformador garantiza un servicio continuo de la energía eléctrica, de manera confiable y segura pues están provistos de accesorio para protección contra sobre-tensiones y sobre-corrientes.

Se instalan en centros comerciales, zonas residenciales, hoteles, centros recreativos y establecimientos públicos.

Características

• NOM-002 SEDE, CFE K0000-07, CFE K0000-08, NMX-J-285-ANCE,NMX-J-123-ANCE,NMX-J-169-ANCE
• Certificación Ance hasta 500 kVA
• Protocolo CFE/LAPEM
• Elevación de temperatura de los devanados de 55º para clima cálido y de 65º C para clima normal
• Conexiones en Estrella o Delta en el primario
• Autoenfriados en liquido aislante
• Tanque y gabinete de acero al carbón o inoxidable, para protección y resguardo.
• Sistema de recubrimiento resistente a la corrosión en cámara de niebla salina hasta por 2016 horas
• Operación anillo o radial

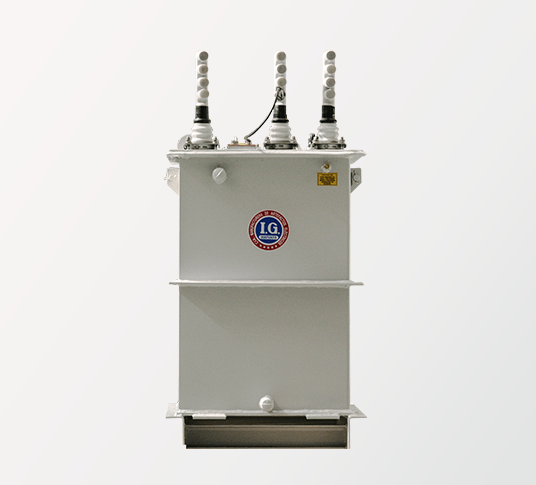

Transformador Sumergible Monofásico

La distribución subterránea mejora el suministro de la energía eléctrica e igualmente permite a los desarrolladores y a los usuarios una mejor opción para no intervenir en la estética de usos residuales. El uso de estos transformadores ayuda sensiblemente al mantenimiento de las líneas eléctricas pues están menos sujetas a cambios de clima, por el el uso de estos sistemas tiene un gran crecimiento en México.

Se aplican indistintamente en comercios, fraccionamientos, áreas deportivas, centros comerciales, urbanizaciones y centros recreativos.

Características

• NOM-002-SEDE,CFEK0000-19, NMX-J-287-ANCE, NMX-J-116-ANCE, Y NMX-J-123-ANCE.
• Aislamientos con capacidad térmica para 55º C
• Autoenfriados en líquido aislante
• Sistema de recubrimiento resistente a la corrosión en cámara de niebla salina hasta por 2016 hras.
• Promedio de vida superior a los 20 años

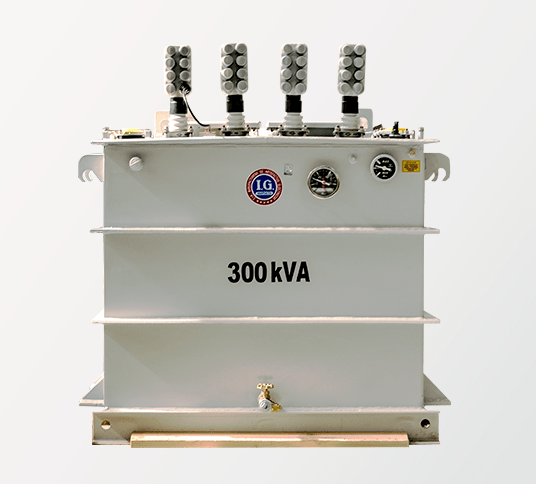

Transformador Sumergible Trifásico

La distribución subterránea mejora el suministro de la energía eléctrica e igualmente permite a los desarrolladores y a los usuarios una mejor opción para no intervenir en la estética de usos residuales.

El uso de estos transformadores ayuda sensiblemente al mantenimiento de las líneas eléctricas pues están menos sujetas a cambios de clima, por el el uso de estos sistemas tiene un gran crecimiento en México.

Suelen usarse para comercios, fraccionamientos, áreas deportivas.

Características

• NOM-002-SEDE, CFE K0000-22,CFEK0000-05, NMX-J-287-ANCE, NMX-J-116-ANCE y NMX-J-123-ANCE
• Aislamiento con capacidad térmica de 55ºC
• Auto enfriados en líquido aislante
• Sistema de recubrimiento resistente a la corrosión en cámara de niebla salina hasta por 2016 hrs.

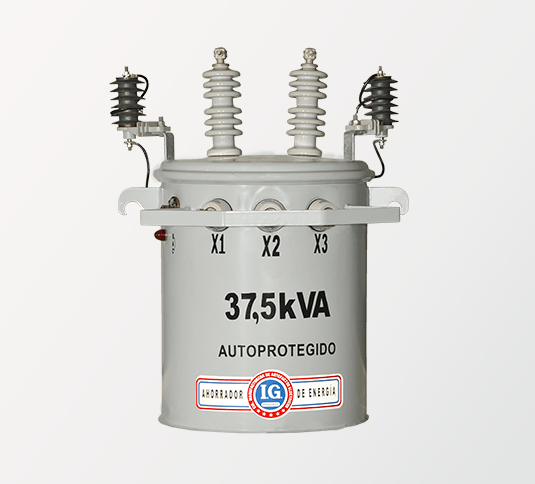

Transformador Tipo Poste Monofásico

Una de los principales vías de suministro de energía es a través de la distribución aérea, para ello se requieren equipos confiables para la expansión y operación de ampliaciones en tendidos aéreos.

El Transformador Tipo Poste Monofásico se aplica para fraccionamientos residenciales, urbanizaciones y zonas rurales.

Características

• NOM-002-SEDE, NRF-025-CFE, NMX-J-116-ANCE, NMX-J-123-ANCE,NMX-J-169-ANCE
• Elevación de temperatura de los de los devanados de 55º C – clima cálido y de 65º clima normal
• Cambiador de derivaciones de 5 posiciones: nominal, dos superiores y dos inferiores.
• Sistema de recubrimiento resistente a la corrosión en cámara de niebla salina hasta por 2016 horas
• Autoprotección  en alta tensión para sobretensiones transitorias ocasionadas por apertura/cierre de circuitos y descargas atmosféricas
• Protección en baja tensión por sobrecargas y fallas en el circuito secundario

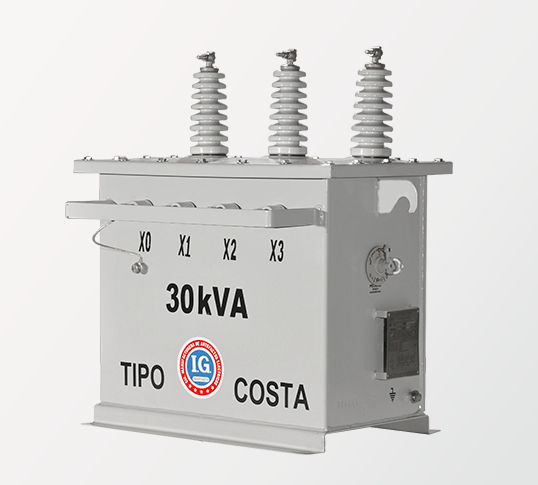

Transformador Tipo Poste Trifásico

También utilizado en sistemas de distribución aérea como fraccionamientos residenciales, urbanizaciones, zonas rurales, pozos de bombeo, comercios, zonas urbanas y centros recreativos.

Características

• NOM-002-SEDE,NRF-025-CFE,NMX-J-123-ANCE, NMX-J-169-ANCE.
• Elevación de temperatura de los devanados de 55ºC para clima cálido y de 65ºC para clima normal
• Cambiador de derivaciones de 5 posiciones: nominal, superior e inferior
• Sistema de recubrimiento resistente a la corrosión en cámara de niebla salina hasta por 2016 horas

Transformador Tipo Pedestal Trifásico

Transformador Tipo Pedestal Monofásico

Capacidades	Clase de aislamiento	Tensiones (v)
25 kVA 37.5 kVA 50 kVA 75 kVA 100 kVA	15 kV	13200/7620 240/120
50 kVA 75 kVA 100 kVA	25 kV	33000/19050 240/120

Transformador Tipo Poste Monofásico

Capacidades	Clase de aislamiento	Tensiones (v)
10 kVA 15 kVA 25 kVA 37.5 kVA 50 kVA	15 kV	13200 120/240
10 kVA 15 kVA 25 kVA 37.5 kVA	15 kV	13200/7620 120/240
25 kVA	34.5 kVA	33000 120/240

Transformador Tipo Poste Monofásico

Capacidades	Clase de aislamiento	Tensiones (v)
15 kVA 30 kVA 45 kVA 75 kVA 150 kVA	15 kV	13200 220/127
