Seccionadores
Seccionador Pedestal en aislamiento sólido
El Seccionador Tipo Pedestal en Aislamiento Sólido marca Entec, utiliza interruptores de vacío con actuador magnético como sistema principal de la operación mecánica. El equipo es idóneo para reducir la sección con falla y el tiempo de interrupción en las redes de distribución subterráneas de media tensión. De igual manera, el Seccionador incluye el diagnóstico de descargas parciales, este sistema de monitoreo puede ser revisado a través de un software de interface en el mismo sitio de instalación, y también por comunicación remota en la estación de control.
Características
Interruptor de protección
•Interruptores principales de fase e interruptores de tierra separados en botellas de vacío con bloqueo de seguridad
•Mecanismo de actuador magnético (indicador apertura/cierre)
•Alimentación interna para el control del relevador
•Sensores de voltaje (divisor de voltaje capacitivo/divisor de voltaje resistivo)
•Transferencia automática de fuente opcional
•Batería recargable (24 V) para operación de los interruptores en pérdida de alterna (CA)
•Dispositivo de apertura de emergencia (opcional)
•Contador de operaciones
Interruptor de apertura con carga
•Interruptores principales de fase e interruptores de tierra separados en botellas de vacío con bloqueo de seguridad
•Mecanismo de servomotor (indicador de apertura/cierre)
•Estructura de fase independiente
•Alimentación interna para el control del relevador
•Sensores de voltaje (divisor de voltaje capacitivo/divisor de voltaje resistivo)
•Detector de línea viva
•Palanca de operación manual
•Contador de operaciones
Indicador de línea viva

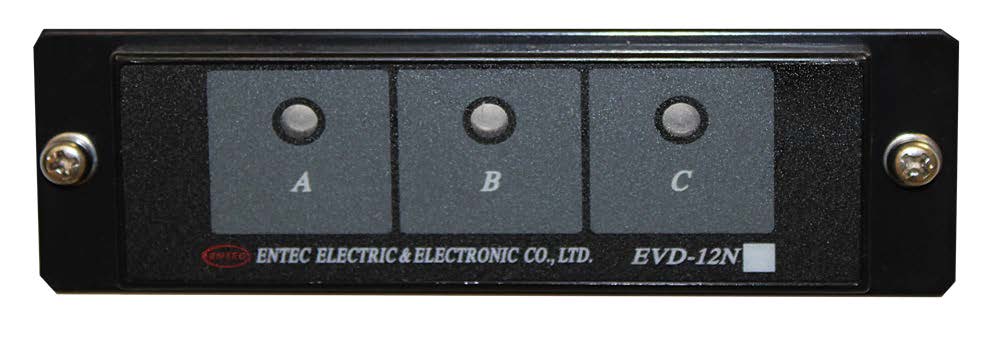

•Por seguridad cada fase cuenta con un indicador de línea viva
Seccionador Sumergible en aislamiento sólido
El Seccionador Sumergible en aislamiento sólido marca ENTEC tiene un recubrimiento de polímero epóxico que encapsula por completo los interruptores al vacío. El Seccionador Sumergible ENTEC es de tipo frente muerto y es apto para bóvedas sumergibles. Puede ser completamente operable después de soportar años de inmersión a profundidades de hasta 10 pies (3 m). Los Seccionadores Sumergibles pueden ser ideales para áreas con limitaciones de espacio o en donde la importancia estética es fundamental.
Características generales
•Relé de protección multicircuito:
Configuración de hasta 4 vías [ETCCU104]
Configuración de 6 vías [ETR306]
•UTR [Unidad Terminal Remota] para monitoreo y control (local/remoto)
•DNP 3.0, MODBUS, IEC 60870-101 / 104 protocolos de comunicación con capacidad SCADA
•Configuración de PLC disponible
Control ETR606: Sistema de Transferencia Automatica para las vías de entrada (s/w) (ALTS), tipo basculante y/o preferencial.
Protección / Comunicación
•Para vías con Protección Electrónica: 51P, 51G, 51Q, 50P1, 50Q1, 50P2, 50Q2, 50G2, CLPU
•Funciones de magnitud y tipo de falla
•Fácil mapeo: Reasignación de puntos, clasificación de puntos e inversión de Status
•RS-232, RS-485, RJ-45 [TCP / IP]
•Acceso mediante software a los ajustes, medición y registro de datos.
•Control ETR606: Tensión de cada fase y ángulo de línea a línea: Va, Vb, Vc para cada circuito.
Mediciones
•Corriente
•Voltaje
•Potencia en kW y kHW
•Factor de potencia
•Demanda de Watts
•Frecuencia
•Perfil de Carga
•Oscilograma
•Corrientes [A]
•Voltajes [V]
Seccionador Aéreo en aislamiento sólido

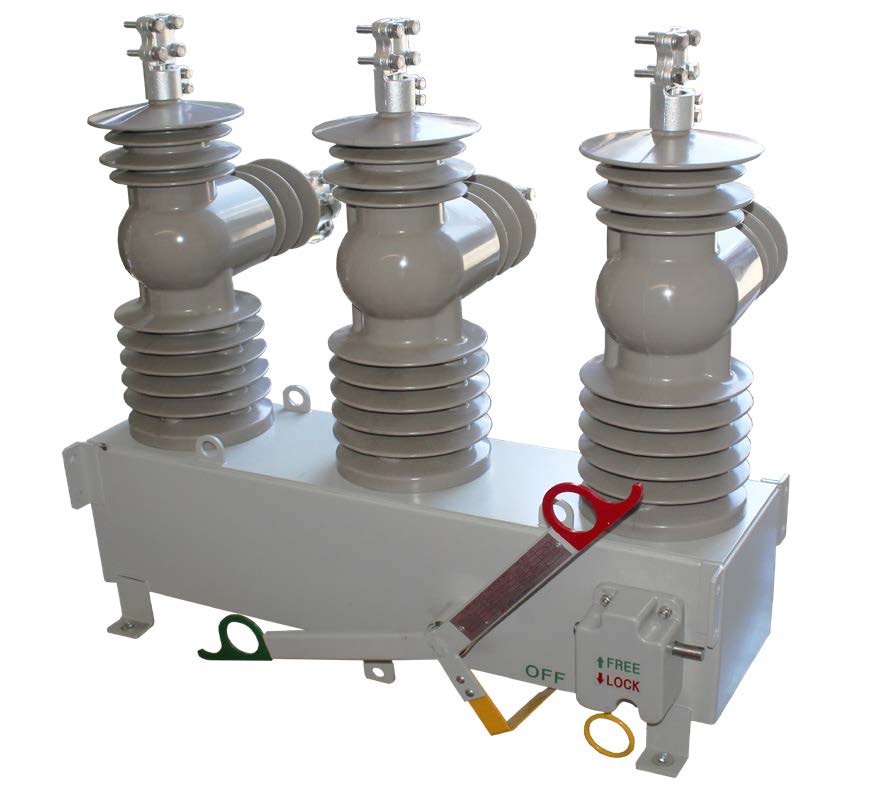

El Seccionador de Apertura con Carga en Aislamiento Sólido (LBS) fue diseñado para mejorar las desventajas de los Seccionadores Aéreos con Aislamiento en Gas SF6 superando el suministro de energía en las línea de distribución. Encapsulado en Resina Ciclo-Alifática (dieléctrico sólido), el cual elimina cualquier posibilidad de explosión a
diferencia de las provocadas por la utilización del Gas SF6.
El Seccionador propicia la protección del medio ambiente, ya que utiliza interruptores de vacío que mejora la capacidad de Switcheo, por lo tanto, el equipo es libre de mantenimiento debido a las características mencionadas previamente.
Medición
•Voltajes, corrientes
•Mediciones de KW, KWH y Factor de Potencia
•Demanda de Watts, VARs y Frecuencia
•Perfil de Carga & Oscilograma
Control remoto (ETMFC610)
•Puertos USB para la conexión con la interface
de usuario RS232, RS485 y RJ45 (TCP/IP)
•Protocolos de comunicación DNP3.0, MODBUS,
IEC60870-5-101/104, IEC61850
•UTR integrado por DEI
•Acceso remoto completo por las funciones de
ajustes de mediciones y registro de datos
Tanque

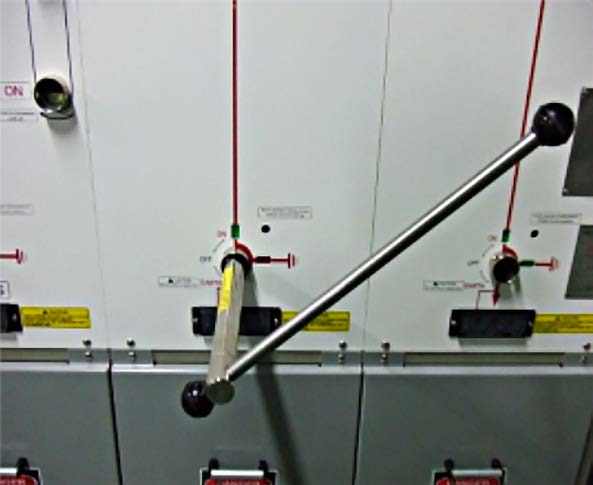

El tanque es fabricado en acero inoxidable grado 304 para servicio de interperie, además cuenta con un contador mecánico de operaciones en la parte inferior del equipo. La apertura-cierre se lleva a cabo por medio de una palanca (operación manual), pero también por medio de un moto- operador accionador por reles. La palanca cuenta con un indicador de posición de los contactos: abierto (verde) y cerrado (rojo) que puede visualizarse desde nivel de suelo.

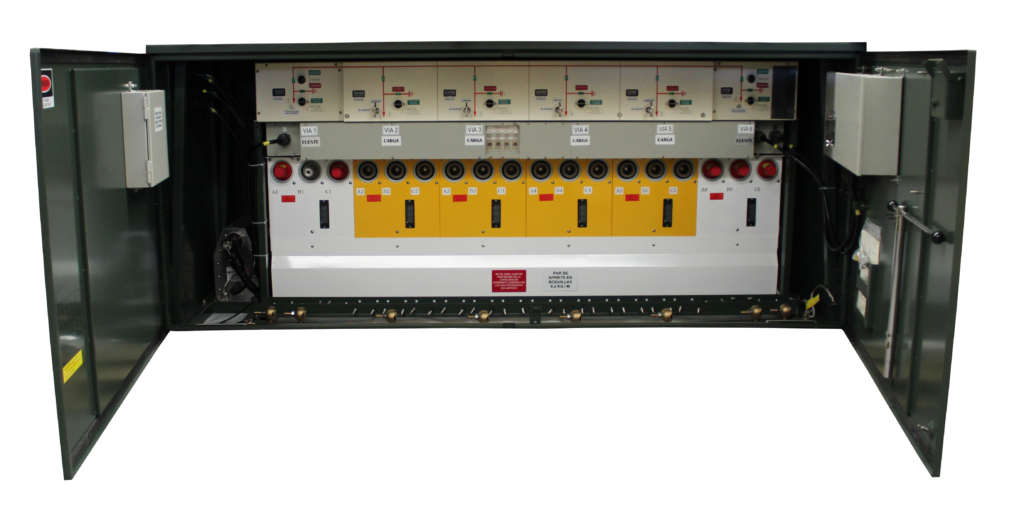

Seccionador Pedestal en Gas SF6
El Seccionador en Gas de Entec está diseñado para aplicaciones en redes subterráneas con voltajes de 15.5 kV y 27 kV, que consiste en vías lado fuente (opcional protección electrónica) y vías lado carga con la configuración que se desee. El mecanismo de operación utiliza un sistema de resorte e interruptores en vacío para vías protegidas y palanca de resorte para vías sin protección.
Libre de mantenimiento
•Cuenta con un mínimo número de partes mecánicas que nos permite un largo tiempo de vida útil de sus componentes.
•El gabinete totalmente cerrado evita que las unidades operativas sean suceptibles de factores ambientales tales como humedad, corrosión, polvo, etc.

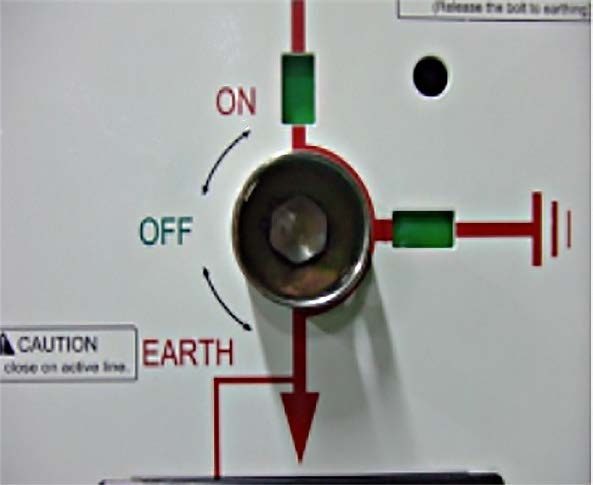

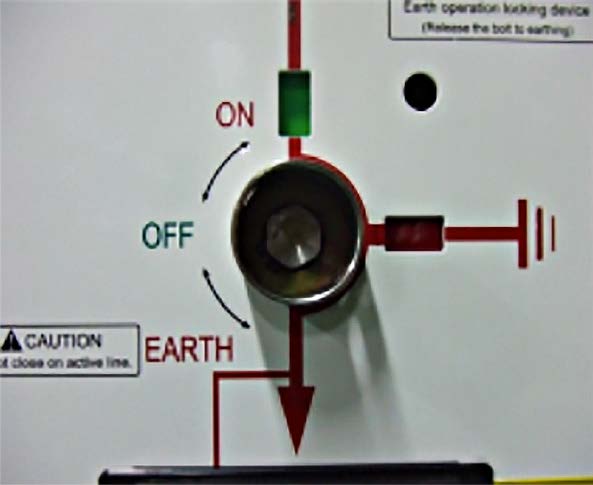

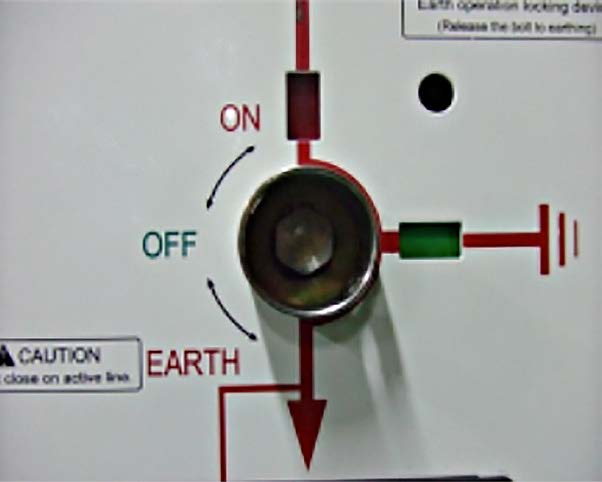

•El switch principal estará separado del switch de tierra con bloqueos de seguridad.
•Protección dual por switch de Tierra con desconectador durante el mantenimiento.
•Disco de ruptura de gas instalado para prevenir daños por explosión de gas.
•Bajo nivel de pérdida de gas menor al 0.1% por 30 años.
Operación segura
•El switch principal está separado del switch de tierra con bloqueos de seguridad.
•Garantizado por 2000 operaciones.
•Operación Manual, Local, Transferencia Automática y Telecontrol.
•Operación Local y Remota disponible mediante sistema SCADA.
Mediciones
•Voltaje (Vl y VF) kV
•Corriente (A)
•Frecuencia Hz
•Potencia Real (1f y 3f) kW
•Potencia Reactiva (1f y 3f) kVAR
•Potencia Aparente (1f y 3f) kVA
•Factor de Potencia (1f y 3f)
•Demanda de Corriente
•Consumos de Energía (kWH)
•Perfiles de Carga y Oscilogramas
•Presencia de Armónicos
•Secuencias de Corriente y Voltaje
•Secuencia de fases
Protecciones
•Funciones de Protección: 50F, 51F, 50N, 51N, 50G, 51G, 50Q y 51Q
•Curvas de protección ANSI/IEEE, IEC y 37 curvas de tiempo inverso
•Coordinación por corriente Inrush
•Coordinación por carga en Frio
Cuchillas de puesta a Tierra en todas sus vías
•Incluidas para que en operaciones de mantenimiento a la red eléctrica se evite la desconexión de los conectores de media tensión.
