Restauradores
El Restaurador en Aislamiento Sólido marca Entec-Ufara, en sus modelos monofásico/trifásico (EPR-1, EPR-2 Y EPR-3), cuenta con avanzada tecnología, es libre de mantenimiento y está diseñado para usarse tanto en líneas aéreas como en subestaciones, disponible para los voltajes de 15.5 kV, 27 kV y 38 kV. El mecanismo principal del Restaurador es el actuador magnético permanente que garantiza una alta confiabilidad y un funcionamiento sin mantenimiento. Utiliza interruptores de vacío encapsulados en Resina Epóxica Cicloalifática para la extinción del arco, eliminando la necesidad de aislantes como el aceite y el gas SF6.
Características
•Costos mínimos en distribución y automatización
•UTR y control montados en un mismo cubículo con espacio para radio/módem
•Capacidad SCADA y protocolos de comunicación DNP 3.0, MODBUS, IEC60870-101/104
•Alimentación auxiliar disponible para radio/módem
•Medición de voltaje, corriente y pontencia
•Almacenamiento de eventos de operación, formas de onda de falla y datos de perfiles de carga
•Alimentación sin interrupción para apertura y cierre
•Aislamiento interior térmico de poliuretano (adiabático)
•Software de interfaz ETIMS basado en Windows
•Monitoreo de gestión de calidad de energía (PQM), cortes de energía, swell, desbalanceo y armónicos
•Monitoreo del estado de los contactos del Restaurador (desgaste de los contactos & contador de disparos)
•Bloqueo por carga viva
Protecciones

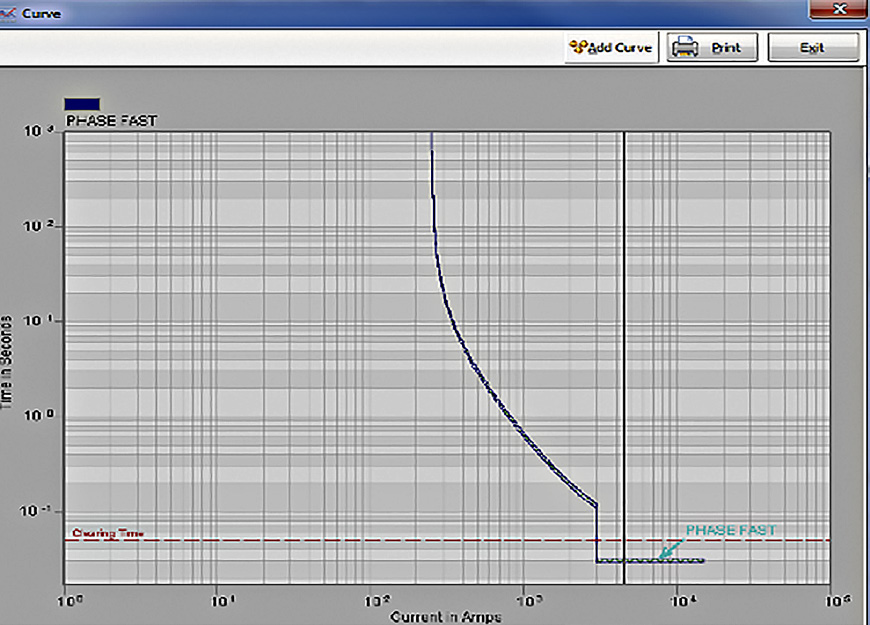

•Capacidad de construcción TCC por el usuario
•Soporte (gps/irig) para sincronización de tiempo e información de posición

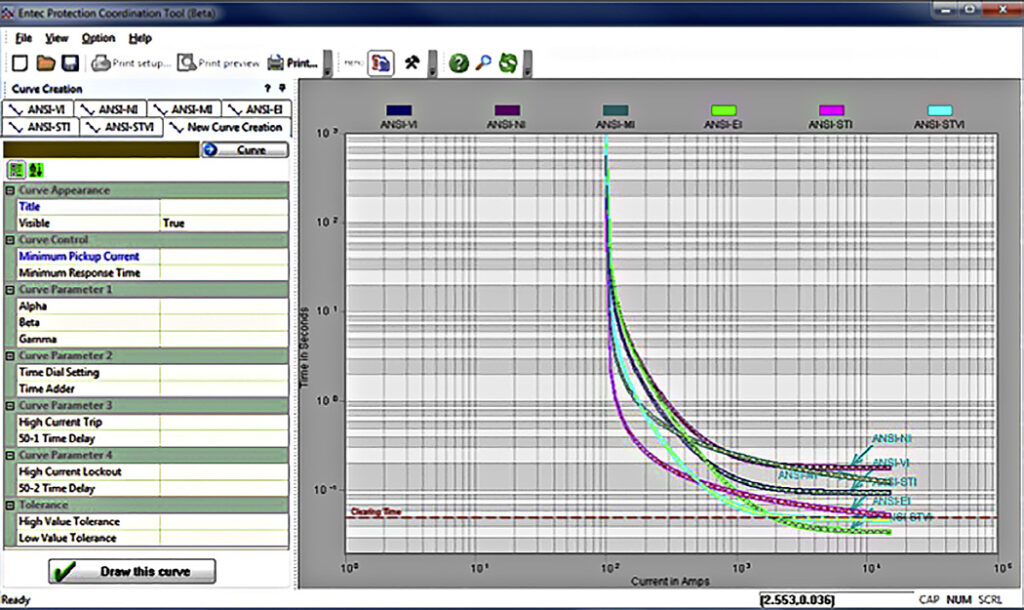

•Tiempos de curvas: IEEE, IEC y ESB, McGraw-Edison, y curvas definidas por el usuario
•Ajustes de protección almacenados en una memoria no volátil
•Protección de retardo de tiempo por sobre-corriente (51P, 51G)
•Protección de sobre-corriente instantánea (50P, 50G)
•Protección de sobre-corriente secuencia negativa (46)
•Protección SEF
•Sincronismo check para lados fuente y carga
•Pickup de carga fría y coordinación de secuencia
•Bajo/sobre frecuencia y desconexión de carga (81)
•Bajo/sobre-voltaje detección y alarma (27, 59)
•Control direccional (67)
•Localizador de falla
•Hotline tag (Trabajo en línea viva)
•Pérdida de fase
•Funciones de automatismo
Comunicación remota
•Puertos RS232 & 485, RJ45 (TCP/IP)
•DNP3.0, MODBUS, IEC60870-5-101/104
•Acceso remoto completo para los ajustes de operación, mediciones y eventos almacenados
•SMS y fibra óptica disponibles
Mediciones
•Corrientes
•Voltaje (Lado fuente y Lado carga)
•Potencia activa (kW), Potencia reactiva (kVAr), Potencia Aparente (kVA), Factor de Potencia (%), Demanda de tensión, corriente y potencia, Frecuencia (Hz), Energia (kW/h)
•Perfiles de cargas & oscilogramas
•Desbalanceo y Armónicos
