Equipos de medición

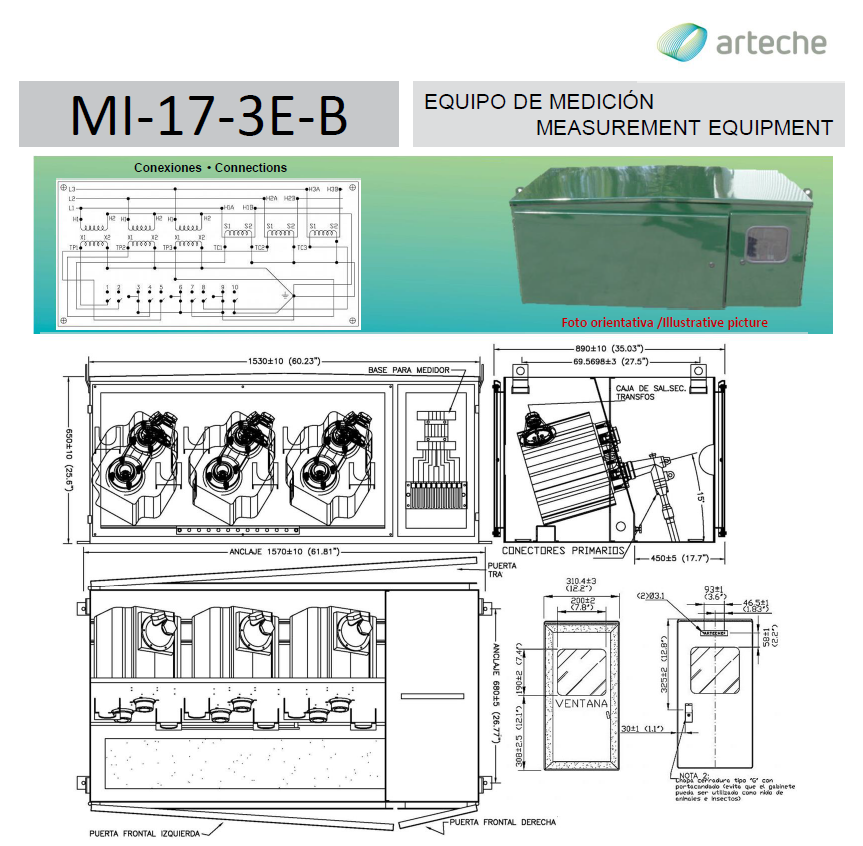

MI-17-3E B

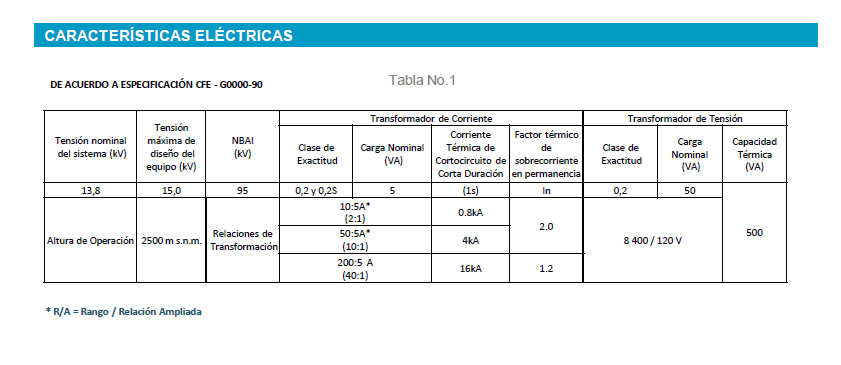

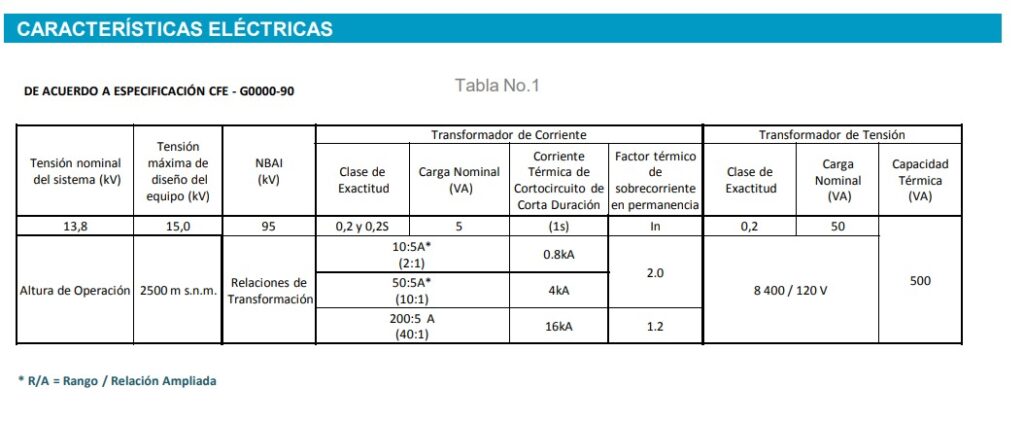

El MI-17-3E-B es un ECMS – 3E – 13.8 – 8400/120- (ver tabla No.1); y cumple con la Especificación CFE G0000-90.

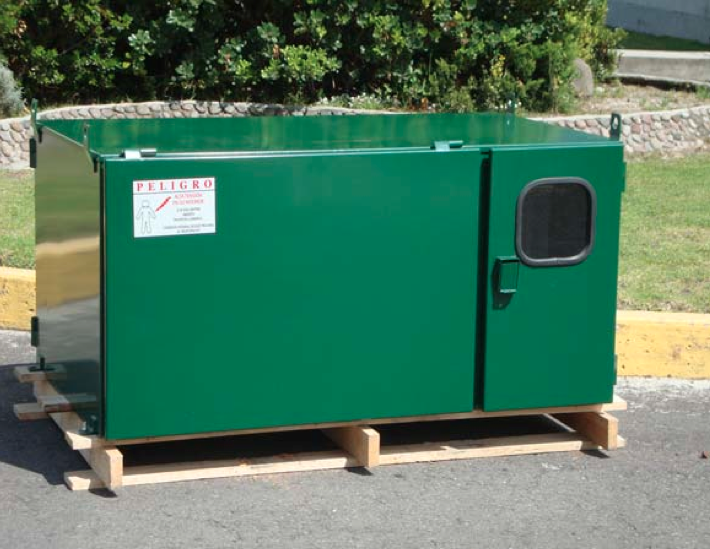

El Equipo de medición para media tensión tipo pedestal para distribución subterránea. Consiste de un gabinete sellado con dos frentes, que envuelve y protege todos los elementos del mismo.
Frente A) Comprende las secciones cables y equipo de medición.
Sección Cables: esta parte del gabinete contiene la entrada y salida de los cables de potencia.
Sección Equipo de Medición: esta parte del gabinete tiene alojada la base para el medidor tipo enchufe para 13 terminales, 20 A.
Frente B) Comprende la parte del gabinete donde se encuentra el acceso a los transformadores combinados de medida.
El Equipo Combinado de Medición formado por tres Transformadores Integrados de Medición modelo KCB-17 B montados en el interior del gabinete, con caja de conexiones hermética que impide la entrada de humedad, cada uno de los Transformadores Integrados de Medición está formado por un Transformador de Potencial Inductivo y un Transformador de Corriente construidos en una sola pieza, servicio interior, aislamiento interior tipo seco, aislamiento exterior sintético metalizado, frecuencia de 60 Hz, clase de aislamiento 15 kV, para usarse en sistemas de 13,8 kV, nivel básico de aislamiento al impulso (NBAI) de 95 kV, altitud de operación de 2500 m s.n.m., cumple lo siguiente:
* Transformador de Potencial Inductivo, relación de transformación 8400/120 V (70:1), clase y carga de exactitud 0,2 y 50 VA, capacidad térmica 500VA.
* Transformador de Corriente relación de transformación (ver tabla No.1) , clase y carga de exactitud 0,2 y 5 VA (disponible también en 0.2S y 5 VA por requerimiento de cliente); factor térmico de sobrecorriente en permanencia (ver tabla No. 1) el cual está marcado en la placa de datos.

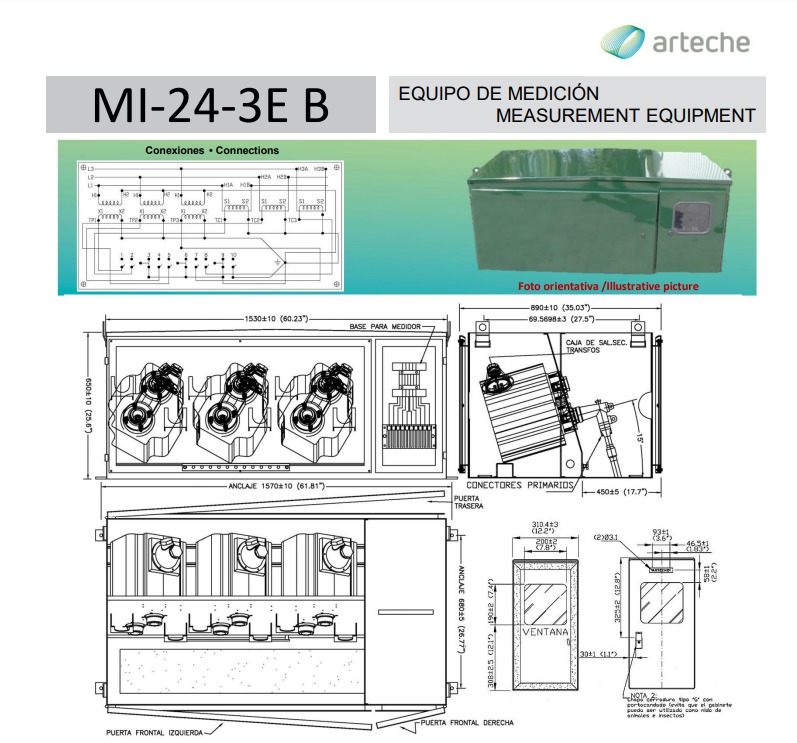

MI-24-3E B
El MI-24-3E B es un ECMS – 3E – 23 – 14400/120- (ver tabla No.1); y cumple con la Especificación CFE G0000-90
El Equipo de medición para media tensión tipo pedestal para distribución subterránea. Consiste de un gabinete sellado con dos frentes, que envuelve y protege todos los elementos del mismo.
Frente A) Comprende las secciones cables y equipo de medición.
Sección Cables: esta parte del gabinete contiene la entrada y salida de los cables de potencia. Sección Equipo de Medición: esta parte del gabinete tiene alojada la base para el medidor tipo enchufe para 13 terminales, 20 A.
Frente B) Comprende la parte del gabinete donde se encuentra el acceso a los transformadores combinados de medida.
El Equipo Combinado de Medición formado por tres Transformadores Integrados de Medición modelo KCB-24 B montados en el interior del gabinete, con caja de conexiones hermética que impide la entrada de humedad, cada uno de los Transformadores Integrados de Medición está formado por un Transformador de Potencial Inductivo y un Transformador de Corriente construidos en una sola pieza, servicio interior, aislamiento interior tipo seco, aislamiento exterior sintético metalizado, frecuencia de 60 Hz, clase de aislamiento 25.8 kV, para usarse en sistemas de 23 kV, nivel básico de aislamiento al impulso (NBAI) de 125 kV, altitud de operación de 2500 m s.n.m., cumple lo siguiente:
* Transformador de Potencial Inductivo, relación de transformación 14400/120 V (120:1), clase y carga de exactitud 0,2 y 50 VA, capacidad térmica 500VA
* Transformador de Corriente relación de transformación (ver tabla No.1) , clase y carga de exactitud 0,2 y 10 VA (Disponible también 0,2S y 10VA por requerimiento de cliente); factor térmico de sobrecorriente en permanencia (ver tabla No. 1) el cual está marcado en la placa de datos

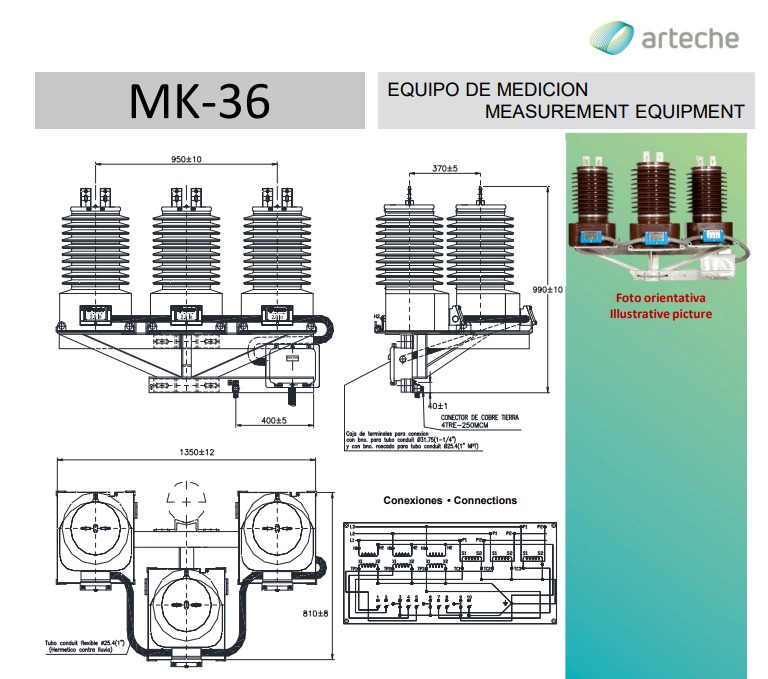

MK-36

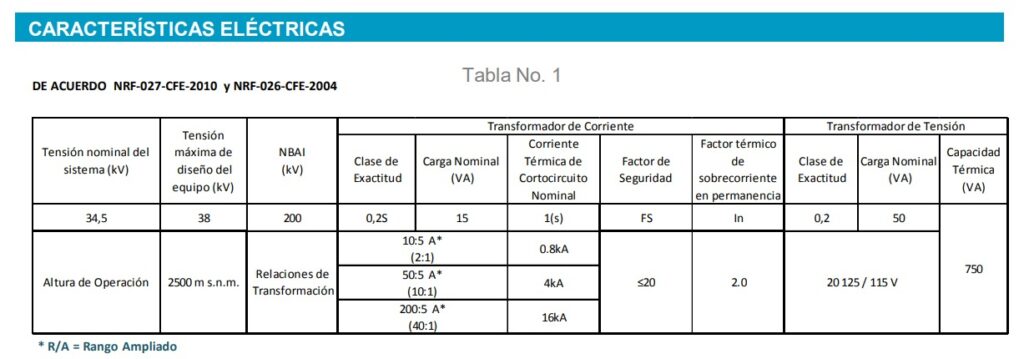

El MK-36 es un ECM – 3E – 34,5 – 20125/115 – ver tabla No. 1; cumple con las Normas de Referencia NRF-026-CFE-2004, NRF-027-CFE-2010 y Especificación CFE 54000-56-1999
Equipo Combinado de Medición formado por tres Transformadores Integrados de Medición KM-36 montados sobre estructura metálica con caja para tablilla de pruebas en terminales secundarias para verificación en campo, cada uno de los Transformadores Integrados de Medición está formado por un Transformador de Potencial Inductivo y un Transformador de Corriente construidos en una sola pieza, servicio exterior, aislamiento tipo seco, frecuencia de 60 Hz, clase de aislamiento 38 kV, para usarse en sistemas de 34,5 kV, nivel básico de aislamiento al impulso (NBAI) de 200 kV, altitud de operación de 2500 m s.n.m., velocidad del viento de 160 km/h, distancia de fuga de 25 mm/kV (fase a fase), cumple con lo siguiente:
* Transformador de Potencial Inductivo, relación de transformación 20125/115 V (175:1), clase y carga de exactitud 0,2 y 50 VA. Capacidad térmica 750VA.
* Transformador de Corriente, relación de transformación ver tabla No.1 , clase y carga de exactitud 0,2S y 15 VA FS<=20; factor térmico de sobrecorriente en permanencia de 2In (rango ampliado) el cual está marcado en la tapa de conexiones del secundario.
* La tablilla de pruebas cumple la Especificación CFE 54000-56 TABLILLAS DE PRUEBA UTILIZADAS EN EQUIPOS DE MEDICIÓN de Octubre de 1999

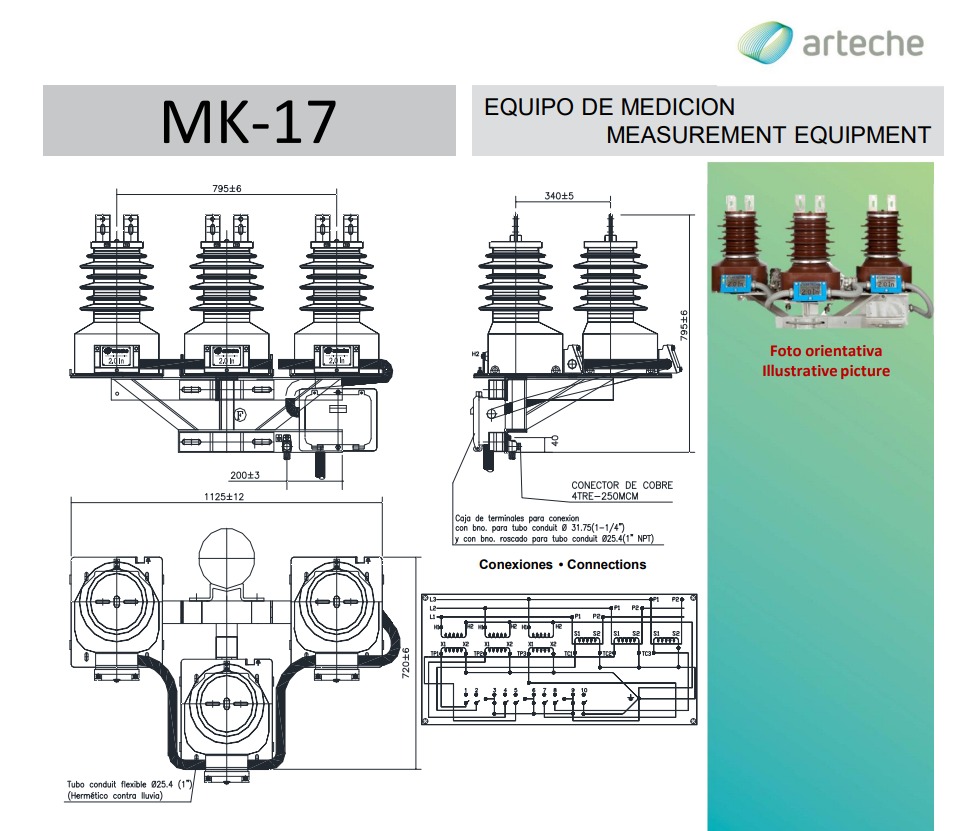

MK-17

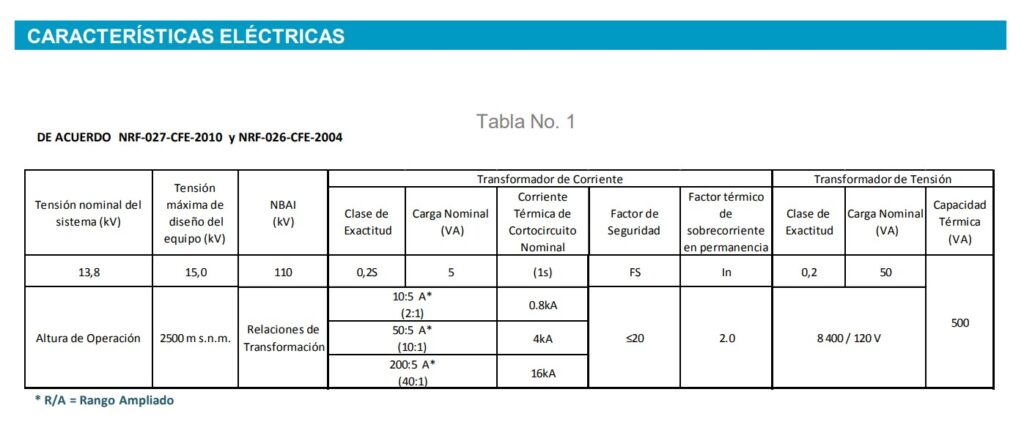

El MK-17 es un ECM – 3E – 13.8 – 8400/120 – ver tabla No. 1; cumple con las Normas de Referencia NRF-026-CFE-2004, NRF-027-CFE-2010 y Especificación CFE 54000-56-1999
Equipo Combinado de Medición formado por tres Transformadores Integrados de Medición KM-17 montados sobre estructura metálica con caja para tablilla de pruebas en terminales secundarias para verificación en campo, cada uno de los Transformadores Integrados de Medición está formado por un Transformador de Potencial Inductivo y un Transformador de Corriente construidos en una sola pieza, servicio exterior, aislamiento tipo seco, frecuencia de 60 Hz, clase de aislamiento 15 kV, para usarse en sistemas de 13,8 kV, nivel básico de aislamiento al impulso (NBAI) de 110 kV, altitud de operación de 2500 m s.n.m., velocidad del viento de 160 km/h, distancia de fuga de 25 mm/kV (fase a fase), cumple con lo siguiente:
* Transformador de Potencial Inductivo, relación de transformación 8400/120 V (70:1), clase y carga de exactitud 0,2 y 50 VA. Capacidad térmica 500VA.
* Transformador de Corriente, relación de transformación ver tabla No.1 , clase y carga de exactitud 0,2S y 5 VA FS<=20; factor térmico de sobrecorriente en permanencia de 2In (rango ampliado) el cual está marcado en la tapa de conexiones del secundario.
* La tablilla de pruebas cumple la Especificación CFE 54000-56 TABLILLAS DE PRUEBA UTILIZADAS EN EQUIPOS DE MEDICIÓN de Octubre de 1999

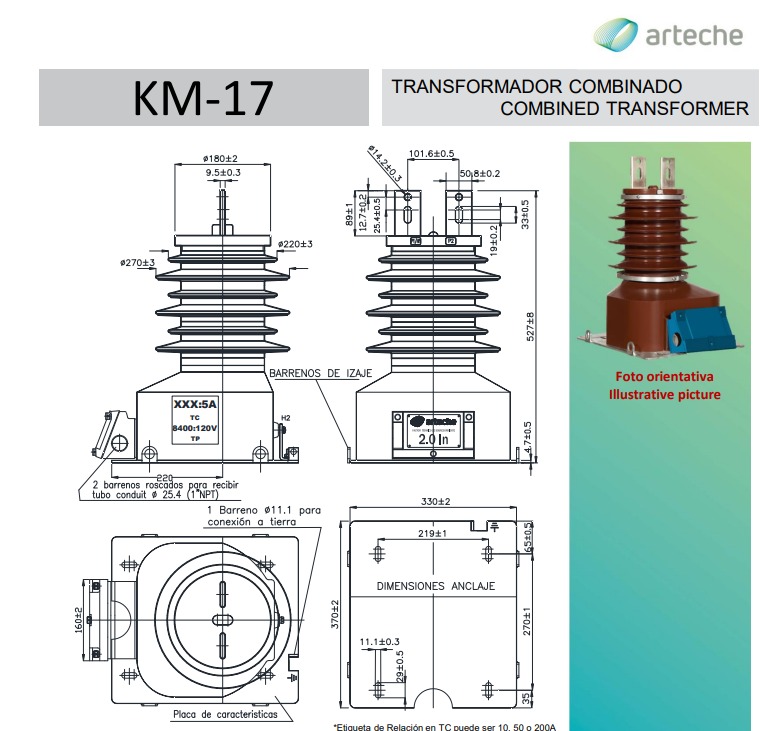

KM-17

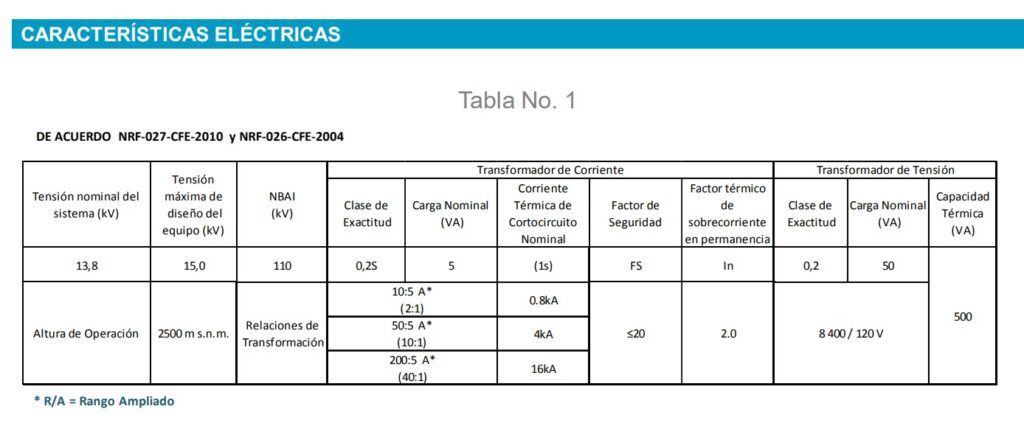

El KM-17 es un TIM – 13,8 – 8400/120 – ver tabla No. 1; cumple con las Normas de Referencia NRF-026-CFE-2004 y NRF-027-CFE-2010.
Transformador Integrado de Medición formado por un Transformador de Potencial Inductivo y un Transformador de Corriente construidos en una sola pieza, servicio exterior, aislamiento tipo seco, frecuencia de 60 Hz, clase de aislamiento 15 kV, para usarse en sistemas de 13,8 kV, nivel básico de aislamiento al impulso (NBAI) de 110 kV, altitud de operación de 2500 m s.n.m., velocidad del viento de 160 km/h, distancia de fuga de 25 mm/kV (fase a fase), cumple con lo siguiente:
* Transformador de Potencial Inductivo, relación de transformación 8400/120 V (70:1), clase y carga de exactitud 0,2 y 50 VA, Capacidad Térmica 500VA.
* Transformador de Corriente, relación de transformación ver tabla No. 1 , clase y carga de exactitud 0,2S y 5 VA FS<=20; factor térmico de sobrecorriente en permanencia de 2.0In (rango ampliado) el cual está marcado en la tapa de conexiones del secundario.
